現在制作中のNゲージ自宅レイアウトについて

※このページは、【仮】となります。TwitterのDM等で聞かれることが多くなってきたのでこちらでもお伝えする感じでアップしました。今後の展開で新たにサイトを作る予定です。現在は、自宅の建築に関するサイトを間借りする感じです。

はじめに

当サイトをご覧頂きありがとうございます。

まず、今までの経緯と今後の展開についてお話いたします。

前々より【自宅にNゲージのレイアウトがほしい】と思っておりました。そして、2019年の夏に家の建て替えの話が始まり、2020年秋に完成いたしました。この建て替えの中で【ホテルライクで大空間の家を建てる】がテーマであり、【大空間】が【Nゲージのレイアウトを設置する空間】という事で造りました。

家を建て替えるにあたってサイトを立ち上げ、現段階としては、その一部という感じで家作りのサイト上でアップしているものです。

今後の展開ですが、私は、Nゲージを走らせたい人であり、ジオラマ作りたい人ではありません。いきなり、大規模なものを作るスキルもありません。徐々にステップアップするべきと考えています。最終的な希望として【新幹線16両編成が停車できる駅を含むレイアウト】というプランがあります。その前段階として半分の新幹線8両編成が停車できる駅のレイアウトを作るというプランで現在制作しています。ある程度の規模のレイアウトとなるため、個人・友人だけで楽しむだけでなく、広く一般の方にも開放してみんなで楽しめたら幸いと考えています。

当初の建築設計段階よりレンタルルーム等の運営が出来るようにプライベート空間とは、独立するようにしてあります。玄関・階段は、共有となります。

場所・スペースについて

地域は、大阪市内(近鉄沿線)となります。

お部屋の広さは、14.5 坪(47.93 ㎡)です。畳の大きさは、地域によって異なりますが、だいたい26~33畳となります。

※設計図面より算出のため、柱の中心での計算です。壁の内側からだと若干狭くなります。

将来的には、この部屋全体的にレイアウトを広げる予定ですが、それは、先のお話です。

現在制作中の大きさですが、3640mm×1450mmです。中途半端な数字に感じる方もいらっしゃると思いますが、ベースとなるスタイロフォームの幅が910mmで4枚並べると3640mmになるという理由です。1450mmというのは、土台のスペーシアパイプの規定の長さと作りたいレイアウトとのバランスでそれくらいというものです。

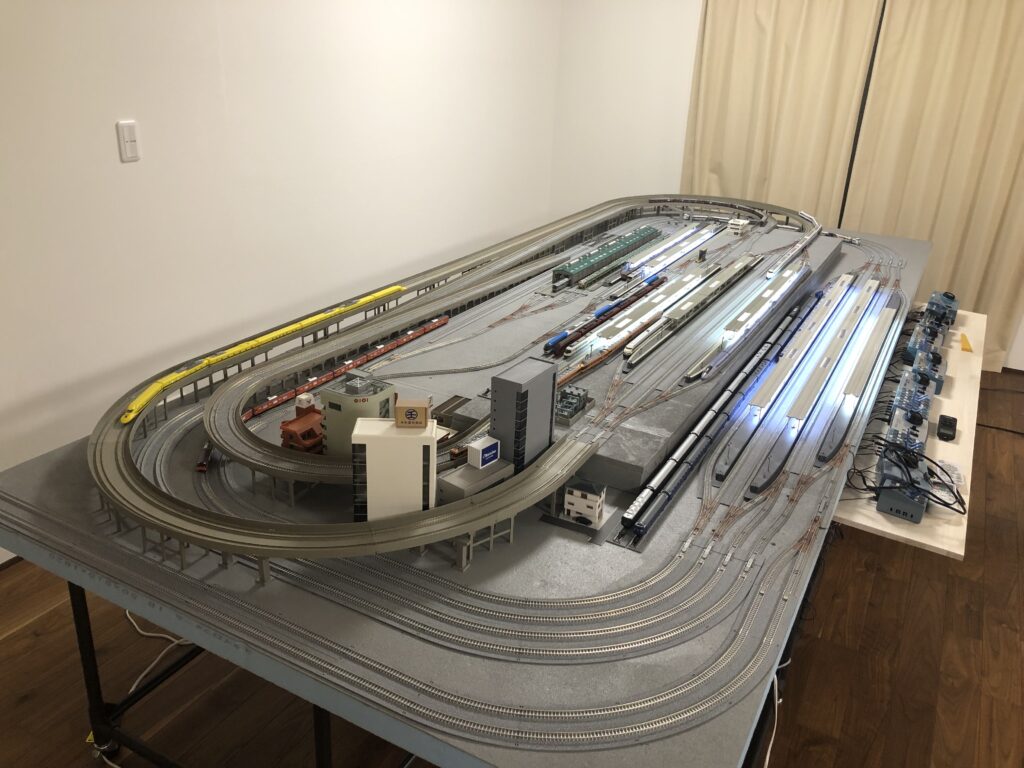

レイアウトの概要

  • ベースの広さ:横幅3640mm×奥行1450mm
  • 総全長:約60m(引き込み線等含まず)
  • 路線数:複線を3つ 合計6路線
  • 駅の数:1か所
  • 駅のホームの数:10番線(最大12番線)
  • ゲージ:Nゲージ(9mm)のみ
  • レールメーカー:トミーテック社(TOMIX)
  • コントローラー:トミーテック社(TOMIX)出力MAX1.0Aが4台 出力MAX1.2Aが2台
  • イス・テーブル:3セット
  • 基本定員:3人

↓プラン考え中の時のレールプランです。

レイアウトの詳細① 新幹線向け 高架線

レイアウト計画の大前提でもありますが、8両編成(山陽新幹線)の新幹線が停車できる駅があります。

通過線と停車線があり、対式ホームを採用しています。

位置は、最上階の3階層になります。レイアウトとしては、シンプルな楕円形となります。

  • 全長(内側):7960mm
  • 全長(外側):8192mm
  • プラットホーム全長:1400mm
  • 停車可能車両数の目安:新幹線8両
  • 最小カーブ:半径428mm
  • 勾配:無し

※ベースに収まる最大の大きさです。

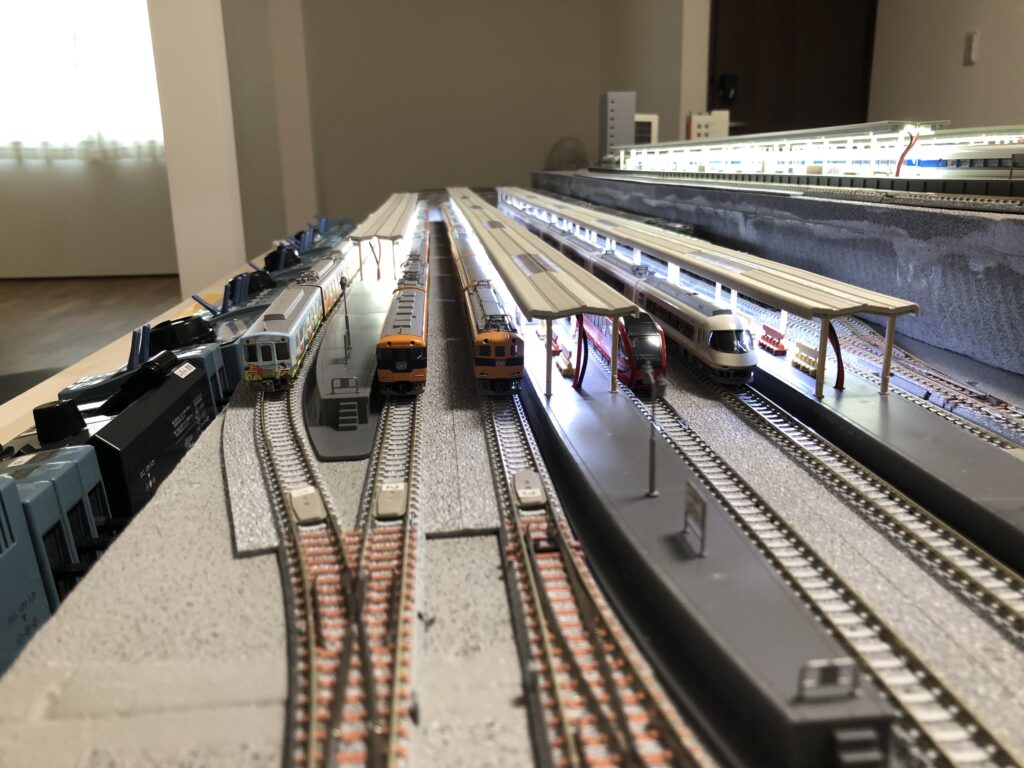

レイアウトの詳細② 地上線

寝台特急など比較的長い車両も停車できる駅を考え、12両編成が停車できます。プラットホームは、島式を採用しました。また、それぞれに引き込み線及び対式ホームを設置できる余地があり、レールや駅を設置するか?道路や駅前になるか現在検討中です。

長い編成を走らせるため、勾配を付けずに、シンプルな楕円形となります。

  • 全長(内側):7823mm
  • 全長(外側):8055mm
  • プラットホーム全長:1960mm※島式・カタログ表示より
  • 停車可能車両数の目安:在来線12両
  • 最小カーブ:半径354mm
  • 勾配:無し

※ベースに収まる最大の大きさです。

レイアウトの詳細③ 立体交差線

当初のプランに無かった路線で、新幹線を三階層目にあげて下の空間で立体交差を走るレイアウトになっています。2階層目・1階層目に島式ホームを設置しています。

勾配が付いているため、駅は、短めにして8両編成程度となります。

立体交差なので2周する形で一番長いです。上下に位置しますが、駅を二つ通るようになります。

車庫も接続する予定です。

  • 全長(内側):約14158mm ※一部バリアブルレール使用
  • 全長(外側):約14623mm ※一部バリアブルレール使用
  • プラットホーム全長:1280mmが2か所 ※島式・カタログ表示より
  • 停車可能車両数の目安:在来線8両
  • 最小カーブ:半径280mm
  • 勾配:トミックス標準勾配(36‰)

完成・一般公開できる時期について

いつできるか? まったく想像できません。

色々と不器用でプラン考えるだけで半年ぐらいかかったりしています。レイアウト製作に没頭する時間とお金があればいいのですが、そんなわけにもいきません。仮に完成したとしてもこっちの方がいいじゃんとか常に改装しているかもしれません。

一般開放できる時期については、どの状態になったら公開できるかにもよると思います。【並べて繋いだだけ】の状態で公開してしまう方もいると思いますし、色々と作り込んでからという人もいることでしょう。

現状にご理解頂ける方は、「見学」という表現で一般開放致します。

見学のご希望について(※予定※)

現状でも訪れてみたいという方については、見学を可能としています。

時間は、朝9時00分~21時00分の間と致します。

お休みは、不定休なので土日祝日等関係なく、ご相談ください。

※見学という表現を選びましたが見るだけでなく、走らせることもできます!!!

※車両の貸し出しは、行っておりませんので、ご自身の車両をお持ちください。

※現状については、Twitter等でご覧頂き、最新状況については、直接ご連絡ください。

見学料について(※予定※)

当面の間は、みなさんの満足度によって見学料を決めていただきたいと思います。

車両が走らない・走らせない場合にお出し頂く必要はありません。
また不満があるような場合も頂戴することは出できないと感じます。
その場合は、ご縁がなかったということで他のレイアウトをご利用ください。

ご理解いただきたいこと・お守り頂きたいこと

  • 個人宅であるため、当面の間、SNS・ブログ等で、当方の所在地等(最寄り駅の情報を含む)を公表する行為、外観および周辺の撮影・アップは、お止めください。
  • 個人宅であるため、必然的に、当方の所在地等(住所表記・表札あり)をお伝えする感じになります。
    当面の間、お互いにという観点で、【そちらの事もお伝えいただける方(身分証をご提示頂ける方)】とさせて頂きます。
    身分証は、【顔写真・お名前・ご住所】の記載のあるものとし、学生に限り【顔写真・お名前・学校名】の記載がある学生証でも可能とします。
    ※自宅にどのような関係になったら招き入れられるか?という事を考えた妥協案という感じです。何度も会って、遊んだことのある方についてこのようなことを求めることは、致しません。また、自宅外でお会いする場合も提示を求めることは、致しません。よく知らない方をいきなり自宅に招き入れるという関係であるという事にご理解頂ければと思います。
  • レイアウトは、一般的な一戸建て住宅の三階に位置します。エレベーターや広い廊下は、ありません。階段です。ちなみにトイレは、1階です。
  • 建物内バルコニーを含めて全面禁煙です。
  • 飲酒運転は、禁止とさせて頂きます。
  • 以上のことを守れない場合・その他の事情により利用することが相当でないと認める場合には、お断りする場合がございます。予めご了承ください。

見学の流れについて(※予定※)

  1. ご連絡フォーム(下の方にあります。)やTwitterのDMよりご希望のご連絡をしてください。
    【日程調整】を行います。
  2. 日時が決まったら【見学申し込みフォーム(下の方にあります。)】より必要事項をご記入の上、送信してください。
  3. 折り返し、【最寄り駅】等をお伝えいたします。
  4. 前日に確認のやり取りを行います。
  5. 当日、待ち合わせ時間に待ち合わせ場所にお迎えに行きます。
  6. ご見学ください。
  7. お帰りの際にご満足頂けましたらご見学料を頂ければと思います。

※お車でお越しの方は、運転技術に自信のある方に限ります。
 一方通行が多数あり、すれ違いが出来ない狭い幅の道路やお車の大きさルートによって切り返しが必要な曲がり角などがあります。

※住宅密集地にありますので、最初は、最寄り駅で待ち合わせをしたいと思います。
